问题描述

有一个项目，大体是要判断一下一篇文章内的配图突不突兀。

素材准备

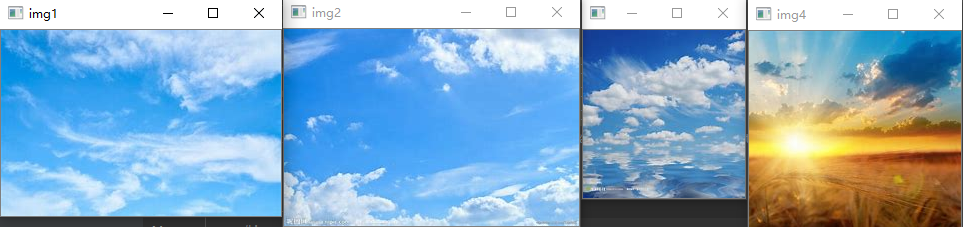

所以就从网上随便找了4张图： opencv_similar_color_pic_1 可以看出，前3张图片从颜色上、从阅读感受上，应该是相似的，而最后一张应该是不同的。

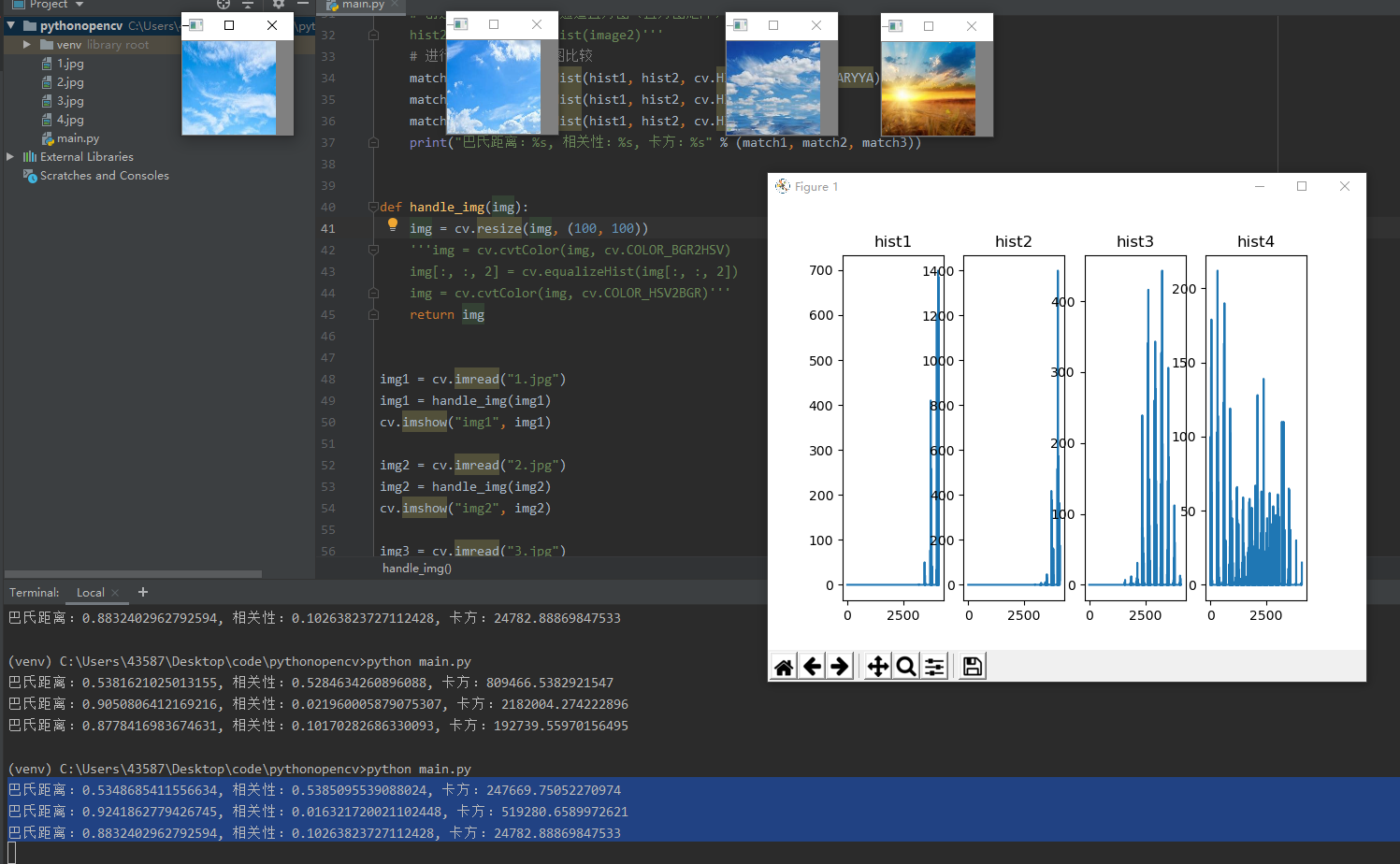

而当我们只对图片做缩放(为了跑得快)，然后用bgr通道出直方图算相似度时： opencv_similar_color_pic_2 却发现，只有第一张和第二张图片的相似度是大于0.5的，而第二、三张，以及第三、四张图片之间的相似度几乎都小于等于0.1。

思考方法

于是，经过思考后我觉得，判断两张图片在颜色上相不相似，其本质在于判断其直方图分布的形状相不相似，而不应该考虑是偏左还是偏右、是偏亮还是偏暗。一个图像亮一点，但其实它们还是相似的。

基于这个思想，我先暴力的把BGR以及HLS，三个通道先相互独立的直接均衡化，验证了判断分布形状的可行性。但同时，发现相互独立的均衡化会导致对于不同图片的分辨能力降低。所以，由此推论出，应该是把亮度拉平均衡化，同时相关联的影响到其他通道的变化。

所以，最后想出的方案是：

  1. 先把图片缩放至统一大小，提升运算速度。
  2. 把图像从BGR通道转至HSV通道(经实验，HSV通道比HLS通道效果好)。
  3. 把HSV中的V(明度)进行均衡化(equalizeHist)。
  4. 再把图像从HSV通道转回BGR通道，从而达到在均衡亮度的同时影响其他通道的目的。
  5. 最后，利用BGR通道进行相似度计算，大于0.5的即可认为是相似。

测试结果

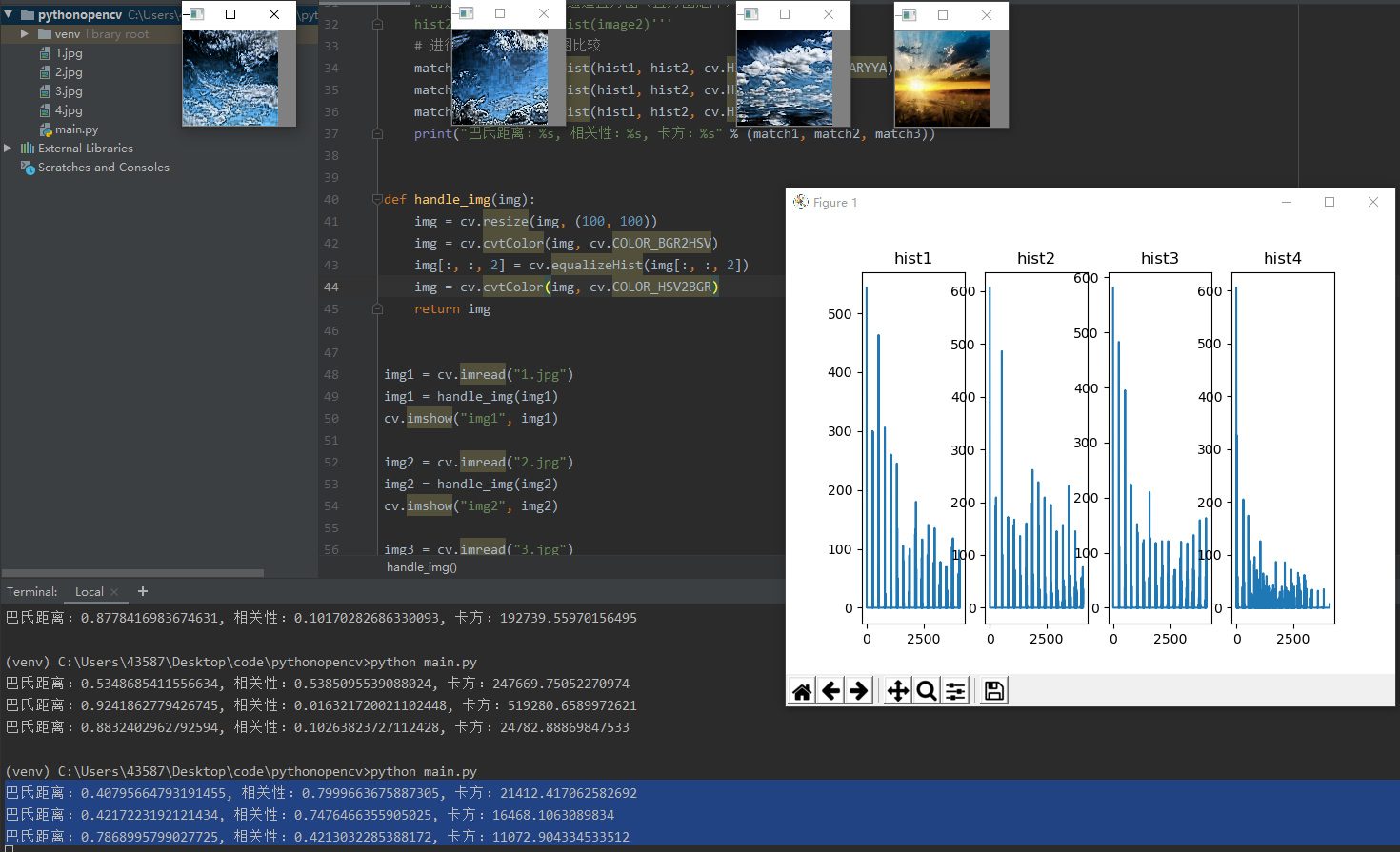

opencv_similar_color_pic_3 可以发现，经过处理后，第一、二张图片，以及第二、三张图片之间的相似度已经大于0.7，而第三、四张图片的相似度则只有0.4左右。已经达到了我们开始时的目标。

不足之处

  1. 只对V通道的均衡进行了探寻，没有研究其他通道可能的关联。
  2. 第三、四张图片经过处理后的相似度有点高，需要想办法降低。

代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt


def create_rgb_hist(image):
    """"创建 RGB 三通道直方图（直方图矩阵）"""
    h, w, c = image.shape
    # 创建一个（16*16*16,1）的初始矩阵，作为直方图矩阵
    # 16*16*16的意思为三通道每通道有16个bins
    rgbhist = np.zeros([16 * 16 * 16, 1], np.float32)
    bsize = 256 / 16
    for row in range(h):
        for col in range(w):
            b = image[row, col, 0]
            g = image[row, col, 1]
            r = image[row, col, 2]
            # 人为构建直方图矩阵的索引，该索引是通过每一个像素点的三通道值进行构建
            index = int(b / bsize) * 16 * 16 + int(g / bsize) * 16 + int(r / bsize)
            # 该处形成的矩阵即为直方图矩阵
            rgbhist[int(index), 0] += 1
    plt.ylim([0, 10000])
    plt.grid(color='r', linestyle='--', linewidth=0.5, alpha=0.3)
    return rgbhist


def hist_compare(hist1, hist2):
    """直方图比较函数"""
    '''# 创建第一幅图的rgb三通道直方图（直方图矩阵）
    hist1 = create_rgb_hist(image1)
    # 创建第二幅图的rgb三通道直方图（直方图矩阵）
    hist2 = create_rgb_hist(image2)'''
    # 进行三种方式的直方图比较
    match1 = cv.compareHist(hist1, hist2, cv.HISTCMP_BHATTACHARYYA)
    match2 = cv.compareHist(hist1, hist2, cv.HISTCMP_CORREL)
    match3 = cv.compareHist(hist1, hist2, cv.HISTCMP_CHISQR)
    print("巴氏距离：%s, 相关性：%s, 卡方：%s" % (match1, match2, match3))


def handle_img(img):
    img = cv.resize(img, (100, 100))
    img = cv.cvtColor(img, cv.COLOR_BGR2HSV)
    img[:, :, 2] = cv.equalizeHist(img[:, :, 2])
    img = cv.cvtColor(img, cv.COLOR_HSV2BGR)
    return img


img1 = cv.imread("1.jpg")
img1 = handle_img(img1)
cv.imshow("img1", img1)

img2 = cv.imread("2.jpg")
img2 = handle_img(img2)
cv.imshow("img2", img2)

img3 = cv.imread("3.jpg")
img3 = handle_img(img3)
cv.imshow("img3", img3)

img4 = cv.imread("4.jpg")
img4 = handle_img(img4)
cv.imshow("img4", img4)

hist1 = create_rgb_hist(img1)
hist2 = create_rgb_hist(img2)
hist3 = create_rgb_hist(img3)
hist4 = create_rgb_hist(img4)

plt.subplot(1, 4, 1)
plt.title("hist1")
plt.plot(hist1)
plt.subplot(1, 4, 2)
plt.title("hist2")
plt.plot(hist2)
plt.subplot(1, 4, 3)
plt.title("hist3")
plt.plot(hist3)
plt.subplot(1, 4, 4)
plt.title("hist4")
plt.plot(hist4)

hist_compare(hist1, hist2)
hist_compare(hist2, hist3)
hist_compare(hist3, hist4)

plt.show()

cv.waitKey(0)
cv.destroyAllWindows()
